Útpressuð snið virka í gluggaramma með því að búa til löguð mannvirki með holum hólfum sem veita einangrun, styrk og virkni. Útpressunarferlið þvingar upphitað ál eða PVC efni í gegnum nákvæmnismót til að mynda samfelld snið með innri holrúmum. Þessi hólf fanga loft til að draga úr hitaflutningi, en þversniðshönnun sniðsins ákveður burðarvirki og hitauppstreymi.
Þriggja-laga árangursarkitektúrinn
Til að skilja hvernig útpressuð snið virka í raun þarf að leita lengra en einföld „hol rör“. Hár-gluggaprófílar starfa í gegnum þrjú aðgreind en innbyrðis háð lög:
Grunnlag: Material Matrix & Extrusion Geometry
Á þessu grunnstigi ákvarðar val á áli (venjulega 6063-T5 eða 6061-T6) á móti uPVC grundvallareiginleika. Útpressunarferlið skapar líkamlega lögun-veggþykkt, hólfafjölda og þversniðsstillingu. Þetta lag ákvarðar burðarþol, víddarstöðugleika og umgjörð fyrir allt fyrir ofan það. Snið með ófullnægjandi veggþykkt eða lélega rúmfræði hólfs er ekki hægt að bjarga með hærri lögunum.
Stýrilag: Varmastjórnunarkerfi
Miðlagið sér um hitaflutning með tveimur aðferðum. Í fyrsta lagi skapa lokuð lofthólf kyrrstöðueinangrunarhindranir-því fleiri hólf og því betri stærð þeirra (8-20 mm ákjósanleg breidd), því minni er varmaleiðni. Í öðru lagi, í álkerfum, aðskilja varmabrot líkamlega innri og ytri málmhluta með því að nota pólýamíð eða pólýúretan. Skilvirkni þessa lags ákvarðar orkunýtni, þéttingarþol og þægindi. Snið gæti haft framúrskarandi byggingareiginleika en mistakast varmalega ef þetta lag er illa hannað.
Samþættingarlag: Afköst kerfis-stigs
Efsta lagið táknar hvernig sniðið virkar innan heildar gluggasamstæðunnar. Þetta felur í sér samhæfni við glerjun, uppsetningarbúnað fyrir vélbúnað, veður-þéttingarfleti og festingarpunkta fyrir uppsetningu. Jafnvel ljómandi hönnun hólfa skiptir engu máli ef sniðið getur ekki haldið gleri almennilega, lokað gegn veðri eða fest á öruggan hátt við bygginguna. Þetta lag umbreytir vel-hönnuðum íhlut í virkt gluggakerfi.
Mikilvæga innsýn: hvert lag er háð þeim sem eru fyrir neðan það en getur ekki bætt upp fyrir annmarka í neðri lögum. Þú getur ekki lagað lélega grunnrúmfræði með betri hitauppstreymi, né getur betri hitastjórnun sigrast á ófullnægjandi kerfissamþættingu. Þetta er ástæðan fyrir því að sniðval krefst þess að meta öll þrjú lögin miðað við verkefniskröfur frekar en að einblína á stakar forskriftir eins og U-gildi eða hólfatalningu.
The extrusion framleiðsluferli
Gerð gluggarammaprófíla hefst með undirbúningi hráefnis. Álplötur-venjulega 6063-T5 eða 6061-T6 málmblöndur-eru hituð í um það bil 900 gráður F (480 gráður) til að gera þær sveigjanlegar. Fyrir uPVC snið ná plastefnissambönd, blandað með sveiflujöfnun og aukefnum, hitastigi á milli 200-275 gráður. Þessi upphitunarfasi er mikilvægur vegna þess að hann ákvarðar hversu mjúkt efnið mun flæða í gegnum deyja.
Eftir að hafa verið hituð beita vökvahrútar gífurlegum krafti -um 3.600 tonna þrýstingi fyrir álpressur- sem þrýstir efninu í gegnum stálmót. Þessar teygjur virka eins og nákvæmlega útbúnar kökuskökur og móta efnið í flókna-þversnið þegar það fer í gegnum. Teygjuhönnunin ákvarðar allt frá veggþykkt til hólfsstillingar, með vikmörk eins og ±0,2 mm til ±0,5 mm.
Eftir að sniðin hafa komið upp úr dúknum fara snið í kælikerfi. Álútdrættir kæla á sérhæfðum borðum eða rekkum, en PVC snið fara í gegnum vatnsböð til að kæla hratt. Þessi kælifasi læsir lögun sniðsins og byggingareiginleika. Hitastýringin meðan á kælingu stendur hefur áhrif á endanlegan efnisstyrk-álprófíla geta gengist undir viðbótar hitameðhöndlun til að ná tilteknum skapheitum.
Gæðaeftirlit á sér stað á mörgum stigum. Nútíma aðstaða notar sjálfvirk eftirlitskerfi sem greina smásæ breytileika í stærðum. Snið eru prófuð með tilliti til beinleika, samkvæmni veggþykktar og burðarvirkis. Öll frávik frá forskriftum geta komið í veg fyrir hvernig fullunnin gluggi virkar þegar hann er settur upp.

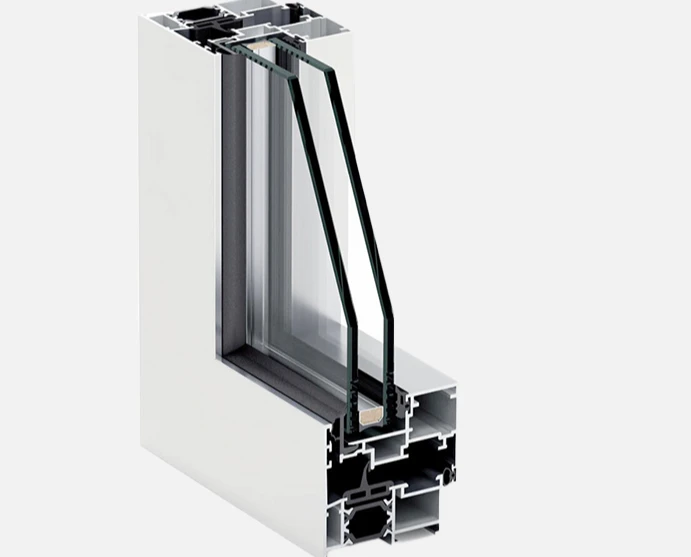

Hvernig Hollow Chamber Design skapar varmahindranir
Innri uppbygging pressuðu sniðanna táknar mikilvægasta virknieiginleika þeirra. Mörg lokuð hólf liggja um alla lengd hvers sniðs og búa til loftvasa sem hægja verulega á hitaflutningi. Þetta skiptir máli vegna þess að loft er lélegur hitaleiðari-þegar það er lokað í litlum, lokuðum rýmum, verður það áhrifaríkur einangrunarefni.
Nútíma snið innihalda venjulega á milli þriggja og sjö hólf, allt eftir fyrirhuguðu frammistöðustigi þeirra. Einfalt þriggja-hólfssnið skiptist í ytri burðarhluta-, miðvarma-brotsvæði og innra þéttingarhólf. Fullkomnari hönnun í fimm-hólf og sjö-hólf bæta við fleiri hindrunum, sem minnkar U-gildi sniðsins smám saman úr um 2,1 W/m²K niður í 0,98 W/m²K eða lægra.
Hólfssetningin fylgir vísvitandi mynstrum. Ytri hólf standa frammi fyrir veðurútsetningu og þurfa þykkari veggi fyrir endingu. Miðhólfin búa til aðal einangrunarhindrun, oft innihalda hitabrotsefni í álprófíla. Innri hólf veita pláss fyrir styrkingarbúnað og stuðla að heildareinangrun. Þessi lagskiptu nálgun dreifir hitauppstreymi yfir dýpt sniðsins frekar en að treysta á eina hindrun.
Hólf rúmfræði hefur einnig áhrif á burðarvirki. Rétthyrnd hólf með þversum-vefjum standast beygju- og snúningskrafta frá vindálagi. Veggir á milli hólfa virka sem innri rif og dreifa álagi jafnt yfir sniðið. Þetta útskýrir hvers vegna fjöl-hólfsprófílar geta stutt stórar glerplötur án þess að þurfa of þykkt rammaefni-innri uppbyggingin veitir styrk án þess að auka umfang.
Vatnsstjórnun fellur inn í hönnun hólfsins í gegnum frárennslisleiðir. Snið inniheldur gráthol og hallandi syllur sem beina þéttingu og regnvatni út úr grindinni. Sum hólf eru vísvitandi ólokuð til að leyfa frárennsli vatns, á meðan önnur eru lokuð fyrir hámarks einangrun. Þetta jafnvægi milli rakastjórnunar og hitauppstreymis krefst vandaðrar verkfræði.
Thermal Break Technology í álkerfum
Ál leiðir hita u.þ.b. 1.000 sinnum hraðar en einangrunarefni, sem skapar grundvallaráskorun fyrir gluggakarma úr áli. Án íhlutunar verður álgrind að hitabrú sem gerir varma kleift að flæða frjálst á milli innra og ytra bygginga. Hitabrotstækni leysir þetta með því að brjóta álið bókstaflega í aðskilda innri og ytri hluta sem aðeins eru sameinuð með efnum með litla-leiðni.
Tvær aðalaðferðir ná hitauppstreymi í pressuðu álprófílum. Hella-og-debridge aðferðin felur í sér að pressa út eitt álprófíl með holu holi og fylla það síðan með fljótandi pólýúretani. Eftir að pólýúretanið harðnar, klipptu sérhæfðar sagir álbrúna sem upphaflega hélt sniðinu saman og skilur aðeins eftir pólýúretanið sem tengir innri og ytri álhlutana. Þetta skapar algjöran hitauppstreymi á sama tíma og burðarvirki er viðhaldið.
Önnur aðferðin notar pólýamíð ræmur, venjulega styrktar með glertrefjum. Framleiðendur pressa út aðskilda innri og ytri álprófíla, síðan vélrænt samtengda þeim með pólýamíð stöfum í ferli sem stundum er kallað "extrusion zipping." Þessar ræmur eru með varmaþenslustuðla svipaða ál og koma í veg fyrir aðskilnað eða eyður þegar hitastig sveiflast. Varmaleiðni pólýamíðsins mælist um 0,20-0,24 W/(m·K) - um það bil 600 sinnum lægri en 160-230 W/(m·K áls).
Nýlegar nýjungar hafa ýtt enn frekar undir árangur. Froðuð pólýamíð snið nota örfrumubyggingar fylltar með köfnunarefni eða koltvísýringi, sem minnkar eðlismassa úr 1,31 kg/dm³ í um það bil 1,0 kg/dm³. Þetta lækkar lambda gildið í um það bil 0,20 W/(m·K), sem setur nýja staðla fyrir hitabrotna álglugga. Froðumyndunarferlið skapar milljónir örsmáa gasbóla sem bæta einangrun án þess að fórna vélrænum styrk.
Breidd hitabrotsins skiptir miklu máli. Venjuleg hitauppstreymi spannar 15-25 mm, en há-afköst kerfi ná upp í 35 mm eða meira. Breiðari brot skapa lengri hitaflutningsleiðir og koma til móts við viðbótar einangrunarefni. Sum úrvalskerfi nota tvöfalt eða þrefalt hitauppstreymi, sem skapar margar hindranir í röð fyrir ofurhitastig sem henta fyrir byggingu óvirkra húsa.
Efniseiginleikar og árangur-viðskipti
Ál og uPVC koma með greinilega mismunandi eiginleika til smíði gluggaramma. Styrkleiki-til-þyngdarhlutfalls áls gerir kleift að gera grennri snið á meðan það styður við stærri glersvæði-150 mm álsnið getur borið umtalsvert meiri þyngd en sambærilegt uPVC snið. Þetta útskýrir yfirburði áls í atvinnuverkefnum og gólf-til-gluggauppsetningum þar sem byggingarkröfur eru mestar.
Tæringarþol áls veitir langlífi í erfiðu umhverfi. Ómeðhöndlaðir álprófílar endast í 20-30 ár í notkun utandyra, en rafskauts- eða dufthúðaðar útgáfur fara oft yfir 50 ár. Ál er einnig víddarstöðugt yfir öfgakennd hitastig án þess að vinda eða skemmast. Strandvirkjanir njóta sérstaklega góðs af því að áli er viðnám gegn saltlofttæringu.
uPVC snið skara fram úr í varmaeinangrun án þess að krefjast varmabrota. Í eðli sínu lág hitaleiðni efnisins-um 0,17 W/(m·K)- þýðir að jafnvel grunn uPVC snið standa sig betur en ó-varma-brotið ál. Þessi náttúrulega einangrun, ásamt fjöl-hönnun, gerir uPVC mjög áhrifaríkt fyrir íbúðarhúsnæði þar sem orkunýting er í fyrirrúmi. Nútíma uPVC samsetningar standast einnig UV niðurbrot og koma í veg fyrir gulnun og stökkleika sem hrjáðu fyrri kynslóðir.
Kostnaðarsjónarmið knýja oft á um efnisval. Verð á hráefni á áli sveiflast meira, allt frá $2.200 -$2.800 á tonn á undanförnum árum, þar sem aukaverð á áli hefur hækkað um 22% frá og með ársbyrjun 2024. uPVC heldur stöðugri verðlagningu og kostar venjulega minna í heildina, þó afkastamikil afkastamikil varmakerfi þeirra og hágæða hitakerfi séu bara brotin í gegnum ofurvarmakerfi þeirra. hönnun sveigjanleika.
Viðhaldskröfur eru verulega mismunandi. Álprófílar þurfa lágmarks viðhalds-stöku þrif og smurningu á hreyfanlegum hlutum. uPVC deilir þessum litla-viðhaldskosti, án þess að þurfa að mála eða endurnýja. Bæði efnin forðast reglulega viðhaldsþörf viðargrindanna, sem þarfnast reglubundinnar endurbóta til að koma í veg fyrir rotnun og viðhalda veðurheldni.
Byggingarverkfræðin á bak við prófílhönnun
Gluggarammaprófílar verða að leysa flókið verkfræðilegt vandamál: þeir þurfa að vera nógu sterkir til að styðja við glerplötur og standast vindálag á meðan þeir eru nógu léttir fyrir hagnýta uppsetningu og notkun. Þversniðsform pressaðra sniða ákvarðar hversu áhrifarík þau takast á við þessar samkeppniskröfur.
Álagsdreifing á sér stað með varkárum veggþykktarbreytingum. Ytri-veggir eru venjulega 2-3 mm þykkir til að standast veðurútsetningu og vindþrýsting. Innri veggir geta verið þynnri-1,5-2 mm þar sem þeir standa frammi fyrir minna alvarlegum aðstæðum. Veggirnir sem tengja saman mismunandi hólf virka sem burðargrindur og koma í veg fyrir að þær beygist undir álagi. Þetta skapar I-geislaáhrif þar sem ytri veggir standast beygju á meðan innri vefir veita skurðstyrk.
Styrkingarmöguleikar eru mismunandi eftir efni. uPVC snið krefjast næstum alltaf stál- eða álstyrktarinnleggja í hólfunum til að ná nauðsynlegum styrk, sérstaklega fyrir stærri glugga eða hurðir. Þessar styrkingar renna inn í tilnefnd hólf við samsetningu, venjulega galvaniseruðu stálferninga eða ferhyrninga sem spanna lengd sniðsins. Álprófílar treysta fyrst og fremst á eigin efnisstyrk en geta innihaldið fleiri álhluta í-álagssvæðum.
Hornsamskeytin tákna mikilvæga byggingarpunkta. Snið eru hýdd í 45 gráðu horn og sameinuð með ýmsum aðferðum eftir efni. Álhorn má soðið, festa vélrænt eða setja saman með hornskífum. UPVC horn nota venjulega hitasuðu eða vélræna hornlykla með skrúfum. Styrkur hornsins ákvarðar oft burðarvirki alls rammans, þar sem kraftar safnast saman við vindhleðslu eða hitauppstreymi.
Sash prófílar-hreyfanlegir hlutar starfhæfra glugga- standa frammi fyrir fleiri verkfræðilegum áskorunum. Þau verða að vera nógu sterk til að halda gleri á öruggan hátt á meðan þau eru nægilega létt til að virka vel. Fjöl-hönnun hjálpar hér með því að dreifa glerþunga yfir allt jaðar rimarinnar. Vélbúnaðarrauf fellast inn í sniðhönnunina og veita festingarpunkta fyrir lamir, læsingar og rekstraraðila án þess að veikja uppbygginguna.
Uppsetningarkröfur og rammasamþætting
Raunveruleg uppsetning á útpressuðum gluggarömmum krefst athygli á nokkrum mikilvægum þáttum. Rammaprófílar verða að viðhalda ferkantaðri rúmfræði meðan á uppsetningu stendur-jafnvel smávægileg röskun hefur áhrif á notkun og veðurþéttingu. Uppsetningaraðilar nota shims og spacers til að viðhalda jöfnu bili í kringum jaðarinn, venjulega 10-15 mm á allar hliðar. Þessar eyður rúma grindina sjálfa auk pláss fyrir einangrun og aðlögun.
Festingaraðferðir eru háðar veggbyggingu og rammaefni. Múrop nota venjulega akkerisskrúfur eða akkerisbolta sem fara í gegnum sniðið inn í nærliggjandi uppbyggingu. Viðar-rammaðar op geta notað naglugga-flatar framlengingar sem festast beint við ramma. Sumir sniðin eru með sérstakar uppsetningarrásir sem fela festingar innan rammaholsins og viðhalda hreinum sjónlínum.
Sambandið milli sniðdýptar og veggþykktar skiptir máli fyrir bæði fagurfræði og frammistöðu. Hefðbundin íbúðarsnið eru á bilinu 62 mm til 83 mm á dýpt, sem hentar dæmigerðum veggbyggingum. Viðskiptaforrit gætu þurft dýpri snið-100 mm til 150 mm - til að mæta stærri glereiningum og meiri afköstum. Prófíllinn verður að ná nægilega inn í veggopið til að leyfa rétta þéttingu og einangrun.
Veðurvörn byggir mikið á réttri uppsetningu sniðs. Syllusniðið-neðsta lárétta festingin-hallar út til að varpa vatni. Sillpönnur eða blikkar undir syllunni beina öllu vatni sem síast inn aftur út. Hliðarhliðarsnið raðast lóðrétt til að koma í veg fyrir að vatn renni á bak við grindina. Höfuðsniðið efst getur innihaldið dreypikanta sem kasta vatni út fyrir vegginn fyrir neðan. Allir þessir þættir verða að vinna saman sem kerfi.
Hitabrú við gróft opið veldur oft-áskorun sem gleymist. Jafnvel besta pressuðu sniðið missir virkni ef hiti streymir um það í gegnum eyður í veggsamstæðunni. Lítið-þenslufreyðaþéttiefni fylla þessar eyður án þess að raska rammann. Sumar uppsetningar nota sérhæfðar einangrunarbönd eða þéttingar í kringum jaðarinn. Markmiðið er að skapa varmasamfellu milli veggeinangrunar og varmahindrana gluggakarmsins.
Frammistöðumælingar og orkustaðlar
Til að skilja hvernig útpressuð snið virka raunverulega þarf að skoða sérstakar mælikvarða sem mæla eiginleika þeirra. U-gildið mælir varmaflutning-hversu mikill hiti fer í gegnum efni. Lægri U-gildi þýða betri einangrun. Gluggarammar eru venjulega á bilinu frá U-gildum upp á 2,1 W/m²K fyrir grunnsnið tveggja-hólfs niður í 0,98 W/m²K eða jafnvel 0,70 W/m²K fyrir háþróaða fjöl-hólfshönnun með ákjósanlegum hitabrotum.
Loftíferð mælir hversu mikið loft lekur í gegnum samansetta gluggann. Staðlar tilgreina þetta í rúmfetum á mínútu (CFM) á hvern feta jaðar við 25 MPH vindþrýsting. Há-afkastasnið ná 0,15 CFM/ft eða minna, samanborið við eldri glugga sem gætu lekið við 1,5 CFM/ft eða hærra. Hönnun hólfsins stuðlar hér með því að búa til marga þéttifleti þar sem þéttingar þjappast saman við sniðveggi.
Frammistaða burðarvirkisins er prófuð með hönnunarþrýstingseinkunnum, sem gefa til kynna vindálagið sem gluggi þolir. Prófílar fyrir íbúðarhúsnæði þurfa venjulega að takast á við 30-50 PSF (pund á fermetra afl), á meðan verslunar- og háhýsi geta þurft 70-100 PSF eða meira. Veggþykkt sniðsins, stillingar hólfsins og styrking hafa allir áhrif á þessar einkunnir. Próf felur í sér að hjóla glugga í gegnum jákvæðan og neikvæðan þrýsting til að sannreyna að þeir viðhaldi heilindum án þess að sveigja of mikið.
Hljóðflutningur, mældur í hljóðflutningsflokki (STC) eða Rw einkunnum, gefur til kynna hversu vel snið hindra hávaða. Fjöl-hönnun dregur náttúrulega hljóðflutning með því að búa til margar hindranir. Að bæta við massa með styrkingu eða froðufyllingu bætir enn frekar hljóðeinangrun. Hár-prófílar ásamt lagskiptu gleri geta náð STC einkunnum 35-45 eða hærra, sem dregur úr utanaðkomandi hávaða um 30 desibel eða meira.
Orkukóðar kveða í auknum mæli á um lágmarksframmistöðu. Evrópskir staðlar eins og Passive House krefjast glugga U-gilda sem eru 0,80 W/m²K eða lægri. Einkunnir North American Energy Star eru mismunandi eftir loftslagssvæðum en almennt þrýsta á um U-gildi undir 0,30 Btu/ft²·h· gráðu F (u.þ.b. 1,70 W/m²K). Til að uppfylla þessa staðla þarf vandlega val á prófílkerfum með fullnægjandi hólfatalningu og hitauppstreymi.
Markaðsforrit og efnisvalsþættir
Mismunandi byggingartegundir styðja sérstaka eiginleika sniðs út frá einstökum kröfum þeirra. Íbúðabyggingar eru stærsti markaðshlutinn og eru um það bil 60% af alþjóðlegri eftirspurn. Hér ráða orkunýtni, kostnaðar-hagkvæmni og fagurfræðilegir valkostir ákvarðanir. uPVC snið eru ráðandi í þessum geira á mörgum svæðum vegna hagstæðra kostnaðar-árangurshlutfalla, þó að hitabrotið ál nái sér á strik á hágæða íbúðamarkaði.
Atvinnubyggingar setja byggingargetu og stóra-frammistöðu í forgang. Álpressur takast á við auknar kröfur frá gólfi-til-lofts fortjaldveggjum og of stórum opnanlegum gluggum. Auglýsingasnið innihalda oft dýpri grinddýpt-100 mm til 150 mm á móti 62-83 mm í íbúðarhúsnæði - til að mæta þykkari glereiningum og meiri vindálagskröfum. Aukakostnaður við ál verður réttlætanlegur vegna þessara frammistöðukröfur.
Landfræðilegir þættir hafa veruleg áhrif á efnisval. Heitt, rakt loftslag nýtur góðs af víddarstöðugleika áls og viðnám gegn raka-tengdri niðurbroti. Kalt loftslag krefst hámarks hitauppstreymis, sem gerir fjöl-hólfa uPVC eða hitabrotið ál nauðsynlegt. Strandsvæði þurfa tæringarþolnar-lausnir, þar sem ál með viðeigandi yfirborðsmeðferð skarar fram úr. Sérstakar áskoranir hvers svæðis þrengja að ákjósanlegu prófílvalkostunum.
Endurnýjun á móti nýbyggingu hefur mismunandi þvingun. Retrofit snið eru sérstaklega hönnuð til að passa inn í núverandi gluggaop, sem lágmarkar truflun á nærliggjandi veggjum. Þessi snið eru venjulega með þrengri grinddýpt og sérhæfða uppsetningarflansa. Ný smíði gefur meiri sveigjanleika, með nagla-á flönsum sem festast beint við burðargrind áður en ytri klæðning er sett upp.
Verkefnakvarðinn hefur áhrif á ákvarðanir um innkaup. Stór þróun hefur hag af því að staðla-að velja eitt eða tvö prófílkerfi og nota þau í gegn dregur úr flækjum og kostnaði. Sérsniðin íbúðaverkefni gætu blandað sniðtegundum, með því að nota hitabrotið ál fyrir stóra myndaglugga á meðan notast er við uPVC fyrir venjulega starfhæfa glugga. Magnpantanir geta lækkað kostnað á hverja-einingu um 15-25%, sem gerir efnisval að hluta til útreikning á magni.
Langtíma-frammistöðu og lífsferilssjónarmið
Útpressuð snið sýna einstaka endingu þegar þau eru rétt skilgreind og sett upp. Álprófílar fara venjulega yfir 30- ára líftíma án þess að hitauppstreymi brotna niður, á meðan hágæða uPVC prófílar endast í 25-35 ár eða lengur áður en þarf að skipta út. Útpressunarferlið sjálft stuðlar að þessu langlífi - samfellda, einsleita uppbyggingin inniheldur enga veika punkta eins og samskeyti eða sauma sem gætu bilað of snemma.
Varmahjólreiðar eru ein mesta-langtíma áskorunin. Daglegar hitasveiflur valda því að efni þenjast út og dragast saman ítrekað. Hitastuðull áls mælist um það bil 23 × 10⁻⁶ á gráðu, en uPVC stækkar um það bil 80 × 10⁻⁶ á gráðu. Stærri stækkun uPVC krefst vandlegrar athygli að styrkingum og hornsamskeytum. Snið verður að mæta þessari hreyfingu án þess að eyður opnist í þéttingum eða álagsbrot myndast í efni.
UV útsetning hefur áhrif á yfirborðsheilleika í áratugi. Nútímasamsetningar af bæði áli áferð og uPVC efnasambönd standast UV niðurbrot mun betur en fyrri kynslóðir. Anodized ál heldur hlífðarlagi sínu endalaust á meðan dufthúð endist venjulega 20+ ár áður en það hverfur. uPVC snið með háu títantvíoxíðinnihaldi og útfjólubláu stöðugleikaefni forðast gulnun og stökkleika sem hrjáði vörur frá 1980 og 1990.
Viðhaldsþörf er í lágmarki en ekki núll. Vélbúnaðaríhlutir-lamir, læsingar, stjórnendur- krefjast reglubundinnar smurningar og stillingar. Frárennslisholur þurfa að þrífa af og til til að koma í veg fyrir stíflu. Þéttingar og veður-þurrka gæti þurft að skipta um eftir 10-15 ár þar sem þær þjappast saman og missa seiglu. Prófílarnir sjálfir krefjast hins vegar sjaldan athygli umfram þvott.
End-endurvinnsla-lífs er mismunandi eftir efni. Álprófílar eru óendanlega endurvinnanlegir án þess að eignir rýrni-notuðu sniðin bráðna niður til að framleiða nýja útpressu með sömu frammistöðueiginleikum. Yfir 35% af áli sem notað er í útpressur kemur nú frá endurunnum uppruna í Asíu-Kyrrahafssvæðinu, en þetta hlutfall hækkar jafnt og þétt. UPVC endurvinnsla er einnig framkvæmanleg, þó að blönduðu aukefnin í sniðum geri ferlið flóknara en endurvinnsla á hreinu efni.
Nýlegar tækniframfarir
Útpressunariðnaður fyrir gluggasnið heldur áfram að þróast í gegnum efnisvísindi og nýsköpun í ferli. Froðuð pólýamíð hitauppstreymi tákna eitt marktækt framfarir, með því að nota örfrumubyggingar til að ná varmaleiðni um 0,20 W/(m·K) á meðan viðhaldið er vélrænni styrkleika sem er sambærilegur við solid pólýamíð. Þessi tækni, sem var frumkvöðull í upphafi 2020, keyrir nú á yfir 40 útpressunarlínum um allan heim.
Sam-útpressunartækni gerir kleift að búa til snið með mismunandi yfirborðs- og kjarnaefnum í einni útpressunarrás. Þetta gerir samsetningar eins og stífa PVC kjarna með sveigjanlegum ytri lögum til að bæta veðurþéttingu, eða álsnið með samþættum litalögum sem koma í veg fyrir aukafrágang. Ferlið dregur úr meðhöndlun og kostnaði á sama tíma og stækkar hönnunarmöguleikar-tvískipt-litasnið með mismunandi innri og ytri áferð eru nú staðlaðar vörur.
Stafræn framleiðslutækni er að umbreyta hönnun og framleiðslu á mótum. Tölvu-aðstoðuð hönnun (CAD) hugbúnaður líkir eftir efnisflæði í gegnum deyja fyrir líkamlega framleiðslu, spáir fyrir um hugsanlega galla og fínstillir stillingar hólfsins. Þetta dregur úr tilrauna--og-villuendurteknum og leyfir flóknari rúmfræði. Sum aðstaða notar aukefnaframleiðslu til að búa til frumgerð deyjur, sem styttir þróunarlotur fyrir sérsniðnar snið verulega.
Snjöll gluggasamþætting skapar nýjar kröfur um prófíl. Innbyggðir skynjarar fylgjast með hitastigi, rakastigi og loftgæðum. Innbyggðir stýringar gera sjálfvirkan rekstur á grundvelli inntaks byggingarstjórnunarkerfisins. Sum snið innihalda nú rásir fyrir lágspennulagnir-, sem leyfa þessum snjallaeiginleikum án sýnilegra ytri snúra. Extrusion ferlið rúmar þessar viðbætur með sérhæfðri hönnun hólfsins.
Yfirborðsmeðferðir halda áfram að þróast. Dufthúðun nær nú yfir 300 sérhannaðar áferð, þar á meðal matt, áferð og viðar-áhrif. Bakteríudrepandi húðun, sérstaklega viðeigandi fyrir heilsugæslustöðvar, hefur 14% aukningu í upptöku. Sjálfhreinsandi nanótæknihúð dregur úr viðhaldsþörfum með því að koma í veg fyrir viðloðun óhreininda og brjóta niður lífræn efnasambönd með ljóshvatandi viðbrögðum.
Algengar spurningar
Hvað ákvarðar fjölda hólfa sem gluggasnið ætti að hafa?
Fjöldi herbergja fer fyrst og fremst eftir loftslagskröfum og samræmi við orkukóða. Kalt loftslag nýtur góðs af fimm eða fleiri hólfum til að ná U-gildum undir 1,0 W/m²K, á meðan miðlungs loftslag getur skilað fullnægjandi árangri með þriggja-hönnun hólfa. Viðbótarhólf bæta við kostnaði, þannig að valið jafnar frammistöðuþörf á móti kostnaðarhámarki. Viðskiptaforskriftir og staðlar fyrir óvirka hús kveða oft á um lágmarksfjölda hólfa byggt á kröfum um hitauppstreymi.
Er hægt að gera við pressuðu snið ef þau eru skemmd?
Minniháttar yfirborðsskemmdir á álprófílum má pússa og lagfæra án þess að hafa áhrif á burðarvirki. uPVC rispur pússa stundum út með sérhæfðum efnasamböndum. Hins vegar þurfa sprungur eða brot sem koma í veg fyrir byggingu hólfsins venjulega að skipta um prófíl frekar en viðgerð. Stöðugt útpressunarferlið skapar snið án samskeytis, en þessi sami eiginleiki gerir viðgerðir á vettvangi óhagkvæmar fyrir skemmdir á burðarvirki. Vélbúnaðaríhlutir festast í gegnum tiltekna festingarpunkta sem eru hannaðir inn í prófílinn-skemmdir á þessum svæðum þarf venjulega að skipta út.
Hvernig forðast varmabrot að búa til veika punkta í álprófílum?
Nútíma hitabrotskerfi viðhalda samfellu í byggingu með vélrænni samlæsingu eða efnatengingu. Pólýamíð ræmur eru með röndóttu yfirborði sem grípur álið með vélrænni krumpu, sem skapar samsettan styrk svipað og solid ál. Hellu--og-brúarkerfi nota rifin eða borin holrúm sem læsa pólýúretaninu inn í álið með líkamlegum truflunum. Samsetti hlutinn sem myndast dreifir álagi yfir bæði efnin, með prófunum sem staðfesta að rétt útfærð hitabrot dregur ekki úr getu sniðsins til að mæta byggingarhönnunarþrýstingi.
Hvað veldur þéttingu á gluggakarmum og hvernig koma snið í veg fyrir það?
Þétting myndast þegar yfirborð grindarinnar fer niður fyrir daggarmarkshitastig innilofts. Eins-hólf eða ó-varma-brotin snið leiða ytra kulda að innri yfirborði og skapa aðstæður fyrir þéttingu. Fjöl-hönnun og hitauppstreymi trufla þessa leiðslu og halda innra yfirborði hlýrra. Því áhrifaríkari sem hitahindrunin er, því hærra er rakastig innandyra sem grindin þolir áður en þétting á sér stað. Há-afkastasnið með U-gildi undir 1,0 W/m²K verða sjaldan fyrir þéttingu, jafnvel við 50-60% rakastig.
Af hverju kosta álprófílar meira en uPVC þrátt fyrir svipað útlit?
Verðmunurinn stafar af mörgum þáttum umfram hráefniskostnað. Ál krefst meiri orku-frekari bræðslu- og útpressunarferla, þar sem bræðsla eyðir um það bil 7 kg olíu-ígildi á hvert kg framleitt áli. Samþætting hitauppstreymis eykur verulega framleiðsluflækjustig-hvort sem hella-og-afbrúar eða pólýamíð ræmur er sett í. Verð á hráefni á áli sveiflast einnig meira, allt frá $2.200-$2.800 á tonn á undanförnum árum á móti stöðugri verðlagningu á uPVC. Að auki leyfa framúrskarandi byggingareiginleikar áls hönnun sem ekki er framkvæmanleg með uPVC, sem réttlætir hágæða verðlagningu í forritum sem krefjast grannra sniða eða stórra glersvæða.
Hversu lengi endast útpressuð gluggasnið venjulega?
Gæða álprófílar fara venjulega yfir 30-50 ára endingartíma, með anodized áferð sem endist endalaust og dufthúð heldur heilleika í 20+ ár. Hágæða uPVC snið endast í 25-35 ár eða lengur áður en þarf að skipta út. Stöðugt útpressunarferlið stuðlar að langlífi með því að búa til samræmda mannvirki án samskeytis eða sauma sem gætu bilað of snemma. Hins vegar fer raunverulegur líftími mjög eftir gæðum uppsetningar, útsetningu fyrir loftslagi og viðhaldi. Vélbúnaðaríhlutir gætu þurft að skipta um eftir 10-15 ár á meðan sniðin sjálf haldast vel í byggingu.
Eðlisfræði loftfanga
Skilvirkni holra hólfa byggir á grundvallarreglu: kyrrt loft er frábær einangrunarefni. Varmaleiðni lofts mælist um það bil 0,026 W/(m·K) við stofuhita -miklu lægri en ál við 160-230 W/(m·K) eða jafnvel uPVC við 0,17 W/(m·K). Hins vegar heldur loft aðeins þessum einangrunareiginleikum þegar það er komið í veg fyrir að það hreyfist í gegnum convection strauma.
Stærðir hólfa stjórna loftræstingu. Hólf sem eru breiðari en 30-40 mm leyfa loftflæði sem flytur hita í gegnum varma, sem dregur úr skilvirkni einangrunar. Ákjósanleg hólfsbreidd er venjulega á bilinu 8-20 mm á breidd sem er nógu mikil til að veita hitauppstreymi en nógu þröng til að koma í veg fyrir verulega lofthreyfingu. Þetta er ástæðan fyrir því að fjölhólfa snið standa sig betur en einstök stór hólf af samsvarandi heildardýpt.
Innsiglað eðli hólfa skiptir verulegu máli. Sérhver loftleki leyfir innrennsli utanaðkomandi sem sigrar varmahindrunina. Framleiðslugæði ákvarða heilleika innsigli-jafnvel smásæ eyður í hornum eða suðu geta skapað varmabrú. Nútíma gæðaeftirlit með útpressu mælir víddarnákvæmni upp í ±0,2 mm og tryggir að veggir hólfsins passi nákvæmlega við samsetningu.
Geislunarhitaflutningur á sér einnig stað yfir hólf, þó að þessi þáttur njóti minni athygli en leiðni og varmi. Dökk-lituð yfirborð hólfsins gleypa og endur-geisla varmaorku á auðveldari hátt en endurskinsfletir. Sumir hágæða snið innihalda málmhúðaðar filmur eða húðun innan hólfanna til að draga úr geislunarhitaflutningi, þó það eykur flókið og kostnað.
Staðsetning hólfsins miðað við hitastigið hefur áhrif á frammistöðu. Hólf á ytri hliðinni standa frammi fyrir meiri hitamun og þurfa þykkari veggi fyrir þéttingarþol. Innri hólf starfa á stöðugri hitastigssvæðum. Miðhólf búa til aðal hitabrotið og innihalda oft hitabrotsefni í álkerfi. Þessi útskrifaða nálgun hámarkar frammistöðu yfir dýpt sniðsins.
Uppsetningaráskoranir við erfiðar aðstæður
Sérstakt umhverfi skapar auknar kröfur um frammistöðu gluggasniðs og uppsetningartækni. Uppsetningar í mikilli-hæð standa frammi fyrir miklum hitasveiflum-frá mikilli sólarupphitun til undir-nætur undir frostmarki-innan 24 klukkustunda. Snið þarfnast fullnægjandi hitauppstreymisaðstöðu án þess að skerða þéttingar. Uppsetning við þessar aðstæður krefst þess að skilja eftir aðeins stærri þenslubil og nota sveigjanleg þéttiefni sem viðhalda viðloðun með endurteknum hjólreiðum.
Strandumhverfi sameinar saltloft, mikinn vind og mikla útsetningu fyrir útfjólubláum geislum. Álprófílar þurfa viðeigandi yfirborðsmeðferð-anodizing eða sérhæfða dufthúð-til að standast salttæringu. uPVC samsetningar krefjast aukinna UV-stöðugleika. Uppsetning verður að taka tillit til hærri hönnunarþrýstings frá viðvarandi vindi, sem oft þarfnast þykkari-veggaðra sniða eða viðbótarstyrkingar. Saltloftið hefur einnig áhrif á festingar og vélbúnað, sem gerir það að verkum að ryðfríu stáli eða álíka tæringarþolnir-hlutar eru nauðsynlegir.
Hár-byggingar bjóða upp á vindálagsáskoranir sem margfaldast með byggingarhæð. Prófílar á 30+ sögum gætu orðið fyrir þrýstingi sem er yfir 100 PSF, langt umfram staðla fyrir heimili. Þessi forrit krefjast mikils-viðskiptaútdráttar með styrktum hornum og festingarkerfum. Uppsetningarröðin breytist einnig-gluggar sem eru settir upp að innan eftir að umslag hússins er veðurþétt, með því að nota sérhæfðan uppsetningarbúnað.
Jarðskjálftasvæði krefjast sveigjanlegra uppsetningarkerfa sem leyfa hreyfingu byggingar án þess að trufla gluggakarma. Snið sjálft er áfram stíft, en festingaraðferðin verður að mæta hliðarfærslu. Þetta felur venjulega í sér rifa festingargöt eða sérhæfðar festingar sem leyfa stjórnaða hreyfingu en viðhalda veðurþéttingu. Áskorunin felst í því að leyfa nauðsynlega hreyfingu án þess að búa til loftíferðarleiðir.
Söguleg endurnýjunarverkefni krefjast oft sérsniðinna sniða sem passa við núverandi sjónlínur og snið en uppfylla nútíma frammistöðustaðla. Þetta gæti falið í sér að framleiða deyja sérstaklega fyrir eitt verkefni -dýrt en stundum nauðsynlegt til að viðhalda byggingarlist. Prófílarnir verða að passa inn í núverandi gróft op án þess að breyta sögulegu efni, setja þéttar skorður á rammadýpt og uppsetningaraðferðir.
Rétt uppsetningartækni skiptir jafn miklu máli og sniðval. Frábært pressað snið sem er rangt sett upp skilar verri árangri en miðlungs snið sem er sett upp á réttan hátt. Þessi veruleiki knýr iðnaðinn í átt að betri uppsetningarþjálfun og vottunaráætlunum. Sumir framleiðendur ógilda ábyrgðir ef uppsetningaraðila skortir sérstakt skilríki, með því að viðurkenna að gæði uppsetningar ákvarða raunverulegan-heimsframmistöðu, óháð fræðilegum sniðmöguleikum.
Markaðsþróun og vaxtarferlar
Útpressuðu sniðiðnaðurinn sýnir verulegan skriðþunga á alþjóðlegum mörkuðum. Álpressumarkaðurinn náði 97,4 milljörðum dala árið 2024 og spáir vexti í 185,2 milljarða dala árið 2033, sem samsvarar 7,4% CAGR. Byggingar- og byggingarumsóknir standa undir yfir 61% af þessari eftirspurn, þar sem glugga- og hurðasnið eru stór hluti. Asía-Kyrrahafið er ráðandi með meira en 74% markaðshlutdeild, knúin áfram af hraðri þéttbýlismyndun og uppbyggingu innviða í Kína, Indlandi og Suðaustur-Asíu.
Gert er ráð fyrir að markaðir með álglugga sem eru sérstaklega metnir á 10,6 milljarða dala árið 2024 nái 15,1 milljarði dala árið 2033. Norður-Ameríka er stærsti svæðismarkaðurinn, með yfir 50% af heimshlutdeild, þó að Asía-Kyrrahafið sýni hraðari vöxt. Íbúðabyggingarhlutinn rekur um það bil 60% af eftirspurninni, en verslunar- og iðnaðarforrit eru afganginn.
Markaðir fyrir plastpressu, sem innihalda uPVC gluggasnið, náðu 175,96 milljörðum dala árið 2024 með áætlun um 259,21 milljarða dala árið 2034 á 3,95% CAGR. Byggingarprófílhlutinn-sem nær yfir gluggakarma, hurðaspjöld og svipaða íhluti-sýnir athyglisverðan vöxt vegna stækkandi alþjóðlegra innviða og húsnæðisgeira. Þessi efni keppa beint í mörgum forritum, þar sem svæðisbundin óskir eru mismunandi eftir loftslagi, byggingarhefðum og efnahagslegum þáttum.
Nokkrar stefnur móta feril markaðarins. Sjálfbærni frumkvæði ýta undir endurunnið efni-yfir 35% af áli í Asíu-Kyrrahafsútdrættir koma nú frá endurunnum uppruna, með lokuðu-endurvinnslukerfi sem stækkar hratt. Kína stefnir að því að draga úr kolefnislosun áls um 40% fyrir árið 2035, sem knýr fram nýsköpun í skilvirkri framleiðslu. Hert orkukóða á heimsvísu knýr fram stöðugar endurbætur á hitauppstreymi, sem gagnast fjöl-hólfs- og varmabiluðum kerfum.
Breytingin í átt að stærri glersvæðum og naumhyggjulegri fagurfræði stuðlar að styrkleika áls-til-þyngdarkosta, sem gerir mjótt snið sem hámarka útsýnissvæðið. Þessi þróun hefur sérstaklega áhrif á hágæða íbúða- og verslunarverkefni þar sem víðáttumikið gler hefur orðið byggingarlistarmerki. Á sama tíma heldur uPVC sterkri stöðu á kostnaðarviðkvæmum-viðkvæmum íbúðamörkuðum og endurbyggingum þar sem hitauppstreymi skiptir meira máli en mjög-mjó sjónlínur.
Aflfræði útpressuðu sniðanna gæti virst einfalt-ýta efni í gegnum mót, búa til hol hólf, setja í op. Samt nær verkfræðileg dýpt á bak við há-afköst snið efnisfræði, varmafræði, burðargreiningu og framleiðslunákvæmni. Hver hólfavídd, veggþykkt og smáatriði í hitauppstreymi tákna vísvitandi hönnunarval sem koma jafnvægi á samkeppniskröfur.
Það sem gerir snið raunverulega að virka í gluggaramma er ekki einn þáttur heldur frekar hvernig allir þættir samræmast yfir frammistöðulögin þrjú. Grunnurinn setur rúmfræðilegar og efnislegar takmarkanir. Stýrilagið stjórnar varmahegðun innan þessara takmarkana. Samþættingarlagið ákvarðar hvort fræðilegur árangur skili sér í raunverulegum-heimsniðurstöðum. Misstu af hvaða lagi sem er og allt kerfið gengur illa.
Fyrir iðkendur sem velja snið þýðir þetta að horfa framhjá markaðsforskriftum til að skilja hvernig hólfshönnun, hitauppstreymi og kerfisupplýsingar sameinast fyrir tiltekin forrit. Sjö -hólfa uPVC prófíll gæti skarað fram úr í norðlægum loftslagi en reynst óþarflega dýr á tempruðum svæðum. Álsnið með lágmarks hitauppstreymi gæti virkað vel í mildu, þurru loftslagi en mistókst hrapallega þar sem raka- og hitamunur skapar hættu á þéttingu.
Prófílþrýstiiðnaðurinn heldur áfram að þróast -betri efni, fáguð rúmfræði, snjallari framleiðsla. Samt er grundvallareðlisfræðin óbreytt. Enn loft einangrar þegar það er rétt föst. Efnisleiðni ákvarðar varmabrú. Uppbygging verður að standa undir álagi en lágmarka magn. Þessir fastar tryggja að skilningur á meginreglunum um hvernig prófílar virka veitir leiðbeiningar sem lifa umfram núverandi vöruframboð.
